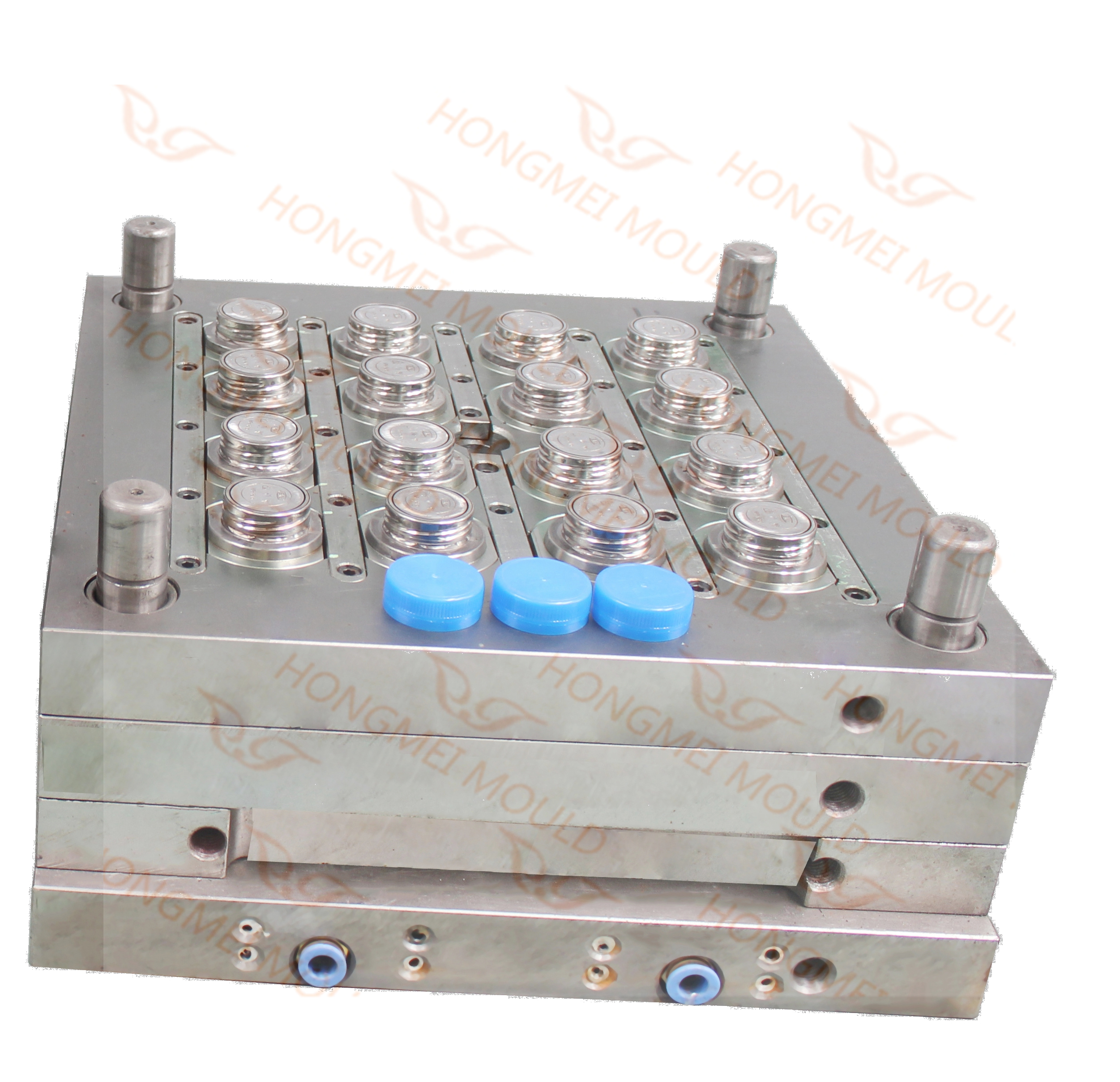

Plastic Milk Bottle Cap Mould

Plastic Milk Bottle Cap Mould

Pangalan ng Mould： Cap/PET Preform Mould

Laki ng Produkto: PCO28mm

Paglalarawan ng Produkto：  2g caps para sa industriya ng water packaging

Mould Cavity：  72 Cavity

Laki ng amag：  1320*620*759mm

Angkop na Makina：  DKM-600HH

Mold Main Material：  S136 stainless steel na may HRC48-50 (ASSAB )

Mould Injection System：  hot runner Gate(Anole brand)

Mould Ejection System：  stripper

Oras ng Ikot ng Amag:  7 Segundo

Umaagos:  5M

Oras ng Paghahatid：  60 araw ng trabaho

Mga tampok ng amag

1. Matugunan ang mataas na dami ng produktibidad ,26000-30000 PCS/oras

2. Full hot runner system na may Germany heater

3. Mapagpapalit na core at cavity, madali para sa pagpapanatili

4. DKM600HH high speed injection machine, cycle time umabot sa 9s

5. Sa Keba PLC, mapagtanto ang humaniz

plastic cap mold at PET preform mold. Para sa cap mold, maaari tayong gumawa ng flip-top cap mold, water cap mold, Juice cap mold, spray cap mold na maaaring umangkop sa iba't ibang laki ng bote. Maaari din kaming gumawa ng PET preform mold na may multi-cavity para sa 30ml hanggang 5gallon na bote na kapasidad.

Kung mayroon kang bagong plano na mamuhunan sa industriya ng water packaging, malugod na makipag-ugnayan sa amin, maaari kaming magbigay ng mataas na kalidad na linya ng produksyon ng plastik, isama ang cap injection molding line, PET preform injection molding line at pati na rin ang bottle blowing line. Kami ang direktang tagagawa ng molde at injection molding machine, maaari kaming mag-alok ng paborableng presyo na may maginhawang serbisyo.

Paano magdisenyo ng turnilyo sa isang bote na flip top cap, takip at amag ng pagsasara

Mga undercut sa Loob ng takip
Karaniwan ang mga undercut sa Loob ng takip
Sa loob ng mga thread,
snap-on ribs (para sa takip, pagsasara o takip ng mga lalagyan), o
pangunahing mga undercut na bahagi ng hugis ng produkto.

Sa loob ng mga Thread sa cap
Ang mga panloob na thread ay kadalasang nangyayari sa takip ngunit maaari ding idinisenyo sa maraming teknikal na produkto tulad ng plastic pipe hardware, atbp.

Ang nakaplanong paraan ng paggawa (pagmomolde, o machining pagkatapos ng paghuhulma) ay dapat isaalang-alang.

Ang takip ay maaaring maging mas simple (at mas mura) kung ang takip ay sinulid pagkatapos ng paghubog; dapat malaman ng taga-disenyo ang mga dami ng produksyon na kinakailangan.

Tulad ng sinabi namin dati，mas mahalaga na makarating sa pinakamababang kabuuang halaga ng produkto kaysa sa pinaka-eleganteng paraan ng paggawa.

Kung ang sinulid ay dapat na hulmahin, muli tayong may dalawang pagpipilian kung paano alisin ang produkto mula sa core: sa pamamagitan ng pag-unscrew o sa pamamagitan ng pagtatalop.

Tinatanggal ang turnilyo
Ang mga Unscrewing Thread ay karaniwang idinisenyo sa mga pamantayan at, bilang panuntunan, binubuo ng higit sa isang pitch (haba).

Sa maraming takip ng tornilyo para sa mga bote Mga garapon, tooth paste tube, at teknikal na pagsasara, dalawa hanggang anim na pitch ay karaniwan.

Sa loob ng mga makatwirang limitasyon, kadalasan ay walang problema sa bilang ng mga pagliko na kinakailangan upang alisin ang takip, maliban na, mas maraming mga pagliko, mas malaki ang magiging mga mekanismo ng pag-andar na kinakailangan sa mga kumbensyonal na unscrewing cap molds.

Gayundin, ang mas maraming pagliko ay nangangahulugang mas mahahabang produkto, mas maraming plastic, mas maraming paghuhulma, at mas maraming oras sa pag-unscrew (mas mahabang cycle). Sa maraming pagsasara, ipinakita na ang haba ng thread na isa o dalawang pitch ay sapat para sa mahusay na paghawak ng kapangyarihan at higpit ng pagsasara.

Ito ay isang lugar na dapat isaalang-alang nang mabuti ng taga-disenyo ng paggawa ng takip ng amag dahil ang maling desisyon ay maaaring maging napakamahal sa katagalan.

Mayroong ilang mga paraan ng pag-unscrew; gayunpaman, ang lahat ay nakasalalay sa mga tampok na hindi bahagi ng disenyo ng produkto ngunit dapat na ipahiwatig sa pagguhit ng takip.

singsing ng stripper; ang takip ay dapat hawakan upang ito ay maalis ang takip sa core, at bawiin.

Ito ay karaniwang mga ratchet sa ilalim ng dingding ng takip ng tornilyo，Sa isang sistema, ang takip ay nangangailangan ng mga tadyang o iba pang mga projection sa labas, kung saan ang isang panlabas na aparato sa pag-alis ng tornilyo ay maaaring makisali upang kunin ang mga pagsasara upang alisin ang mga ito mula sa mga core ng amag ng takip.

Ang disenyo ng mga pantulong na ito para sa pag-unscrew ay dapat talakayin sa taga-disenyo ng amag para sa proyektong ito.

Mula sa naunang talakayan, nagiging malinaw na ang anumang paraan ng pag-unscrew ay nangangailangan ng alinman sa mga kumplikadong hulmahan ng takip o mga espesyal na makina.

Ang mga ikot ng paghubog ay mas mabagal din kaysa sa mga maihahambing na produkto na hindi kailangang i-unscrew.

Cross section ng isang produkto na inilabas gamit ang stripper upang itulak ang plastic sa ibabaw ng "umbok" sa core; ang mas malaking anggulo IS，mas malaki ang kahirapan sa paghuhubad ng dami ng mga aplikasyon, ang core ay maaari ding matatanggal mula sa amag at i-unscrew mula sa produkto sa labas ng amag, sa pamamagitan ng kamay o sa pamamagitan ng paggamit ng mga fixtures.

Pagtanggal ng pagbuga (force ejection)
Dapat isaalang-alang ng plastic cap mold designer kung ang plastic cap ay maaaring tanggalin sa mga sinulid.

Ang paghuhubad ay ang pinakamadali (at kadalasan ang pinakamababang halaga) na solusyon para sa paglabas ng takip o mas malapit; gayunpaman, ang kadalian ng paghuhubad ay nakasalalay sa maraming pantay na mahalagang mga kadahilanan.

Ang teorya ng pagtatalop ay medyo simple. Habang bumukas ang amag ng takip, at pagkatapos na lumayo ang lukab mula sa pangunahing bahagi, magsisimula ang pagbuga, sanhi ng pag-usad ng stripper.

Sa paggawa nito, ang plastic cap ay itinutulak sa ibabaw ng umbok sa core; ito ay nagiging sanhi ng paglawak ng plastik upang ang bahagi na nasa loob ng uka sa core ay maaaring dumulas sa uka.
